Überblick
Spezifikation

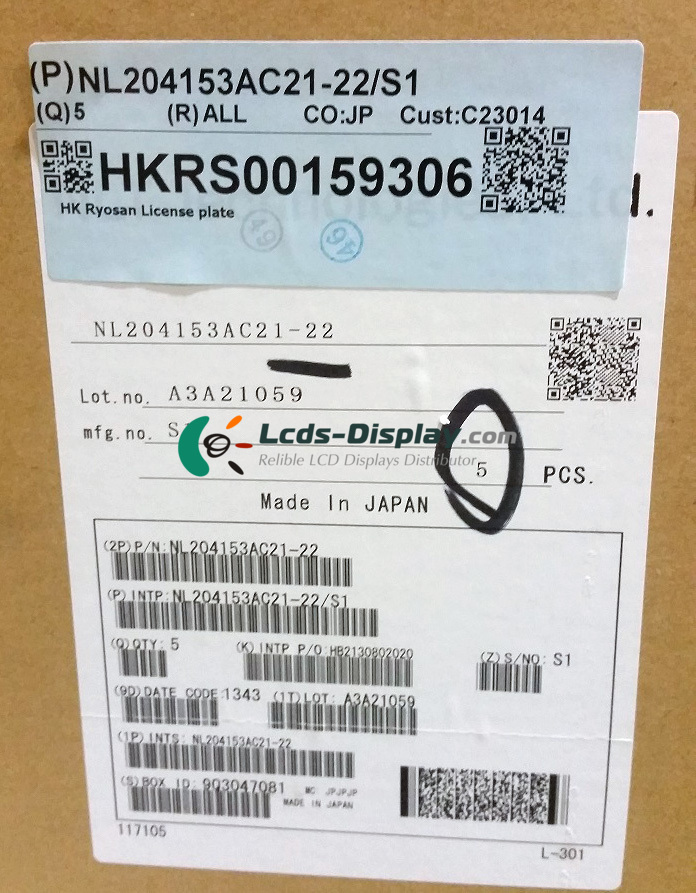

NL204153AC21-22
NL204153AC21-22 Grundinformation
| Panel-Modell | NL204153AC21-22 |
|---|---|
| Schaltschrankmarke | NLT |
| Beschreibung | a-Si TFT-LCD ,21.3 inch, 2048×1536 |
| Bedienfeldtyp | a-Si TFT-LCD |
| NL204153AC21-22 Preis | Fordern Sie Preis & Vorlaufzeit |
| Betriebstemperatur | 0 ~ 60 °C |
| Lagertemperatur | -20 ~ 60 °C |
NL204153AC21-22 Mechanische Eigenschaften
| Punktauflösung | 2048(RGB)×1536 (QXGA) |
|---|---|
| Pixelkonfiguration | RGB Vertical Stripe |
| Pixeldichte | 120 PPI |
| Seitenverhältnis | 4:3 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.0705×0.2115 mm (H×V) |
| Pixelabstand | 0.2115×0.2115 mm (H×V) |
| Gewicht | 2.70/2.98Kgs (Typ./Max.) |
| Oberfläche | Antiglare, Hard coating (2H) |
| Aktiver Bereich | 433.152×324.864 mm (H×V) |
| Blendenbereich | 438.2×330.0 mm (H×V) |
| Umrissbemaßung | 457×350 mm (H×V) |
| Gliederungstiefe | 21.5/23.0 (Typ./Max.) mm |
| Löcher & Klammern | Side mounting holes (4-M3) on left, right bezel |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
NL204153AC21-22 Optische Eigenschaften
| Anzeigemodus | UA-SFT, Normally Black |
|---|---|
| Helligkeit | 800 cd/m² (Typ.) |
| Kontrastverhältnis | 1400 : 1 (Typ.) (Transmissive) |
| Anzeigefarbe | 1.07B (10-bit) |
| Farbraum | 72% NTSC (CIE1931) |
| Reaktionszeit | 20/20 (Typ.)(Tr/Td) |
| Blickwinkel | 88/88/88/88 (Typ.)(CR≥10) (L/R/U/D) |
| Blickrichtung | Symmetry |
| Weiße Farbe Chromatizität | Wx:0.299; Wy:0.315 |
| Weiße Variation | 1.25 (Max.)(9 points) |
| Sonnenlicht lesbar | Y |
NL204153AC21-22 Elektronik-Eigenschaft
| Vertikale Frequenz | 60Hz |
|---|---|
| Reverse Scan | No |
| Gesamtstromverbrauch | 58W (Typ.) |
NL204153AC21-22 Hintergrundbeleuchtung
| Lampenposition | Edge light type (Top and Bottom) |
|---|---|
| Lampentyp | WLED |
| Lebensdauer der Lampe | 70K(Typ.) (Hours) |
| Oberflächentyp | Connector |
| Lampentreiberplatine | 4.2/5.8A (Typ./Max.) |
NL204153AC21-22 Signalschnittstelle
| Signalkategorie | LVDS |
|---|---|
| Signalklasse | LVDS (4 ch, 10-bit) |
| Eingangsspannung für Panel | 12.0V (Typ.) |
| Eingangsstrom für Panel | 590/980mA (Typ./Max.) |
| Oberflächentyp | Connector |
| Signalschnittstelle | JAE - FI-RE51S-HF, Pitch:0.5 mm, Pin:51 pins |
