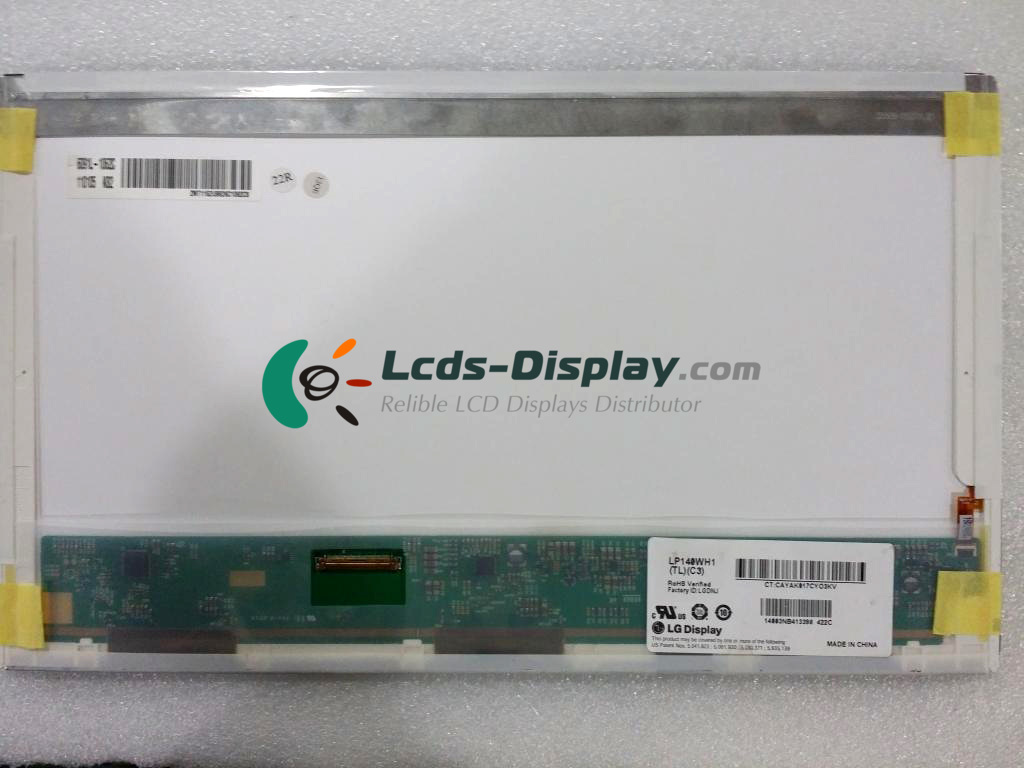

LP140WH1-TLC3
LP140WH1-TLC3 Grundinformation
| Panel-Modell | LP140WH1-TLC3 |
|---|---|
| Schaltschrankmarke | LG Display |
| Beschreibung | a-Si TFT-LCD ,14.0 inch, 1366×768 |
| Bedienfeldtyp | a-Si TFT-LCD |
| LP140WH1-TLC3 Preis | Fordern Sie Preis & Vorlaufzeit |
| Modell-Alias | LP140WH1 (TL)(C3) |
| Betriebstemperatur | 0 ~ 50 °C |
| Lagertemperatur | -20 ~ 60 °C |
LP140WH1-TLC3 Mechanische Eigenschaften
| Punktauflösung | 1366(RGB)×768 (WXGA) |
|---|---|
| Pixelkonfiguration | RGB Vertical Stripe |
| Pixeldichte | 112 PPI |
| Seitenverhältnis | 16:9 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.0755×0.2265 mm (H×V) |
| Pixelabstand | 0.2265×0.2265 mm (H×V) |
| Gewicht | 350g (Max.) |
| Oberfläche | Glare (Haze 0%), Hard coating (3H) |
| Aktiver Bereich | 309.399×173.952 mm (H×V) |
| Blendenbereich | 314.4×177.4 mm (H×V) |
| Umrissbemaßung | 323.5×192 mm (H×V) |
| Gliederungstiefe | 5.2 (Max.) mm |
| Formstil | Wedge (PCBA Bent, Depth ≥5.2mm) |
| Löcher & Klammern | Side mounting holes (6-M2) on left, right bezel |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
LP140WH1-TLC3 Optische Eigenschaften
| Anzeigemodus | TN, Normally White, Transmissive |
|---|---|
| Helligkeit | 200 cd/m² (Typ.) |
| Kontrastverhältnis | 500 : 1 (Min.) (Transmissive) |
| Anzeigefarbe | 262K (6-bit) |
| Farbraum | 60% NTSC (CIE1931) |
| Reaktionszeit | 16 (Typ.)(Tr+Td) |
| Blickwinkel | 40/40/10/30 (Min.)(CR≥10) (L/R/U/D) |
| Blickrichtung | 6 o'clock |
| Weiße Farbe Chromatizität | Wx:0.313; Wy:0.329 |
| Weiße Variation | 1.40/1.60 (Typ./Max.)(13 points) |
| Sonnenlicht lesbar | N |
LP140WH1-TLC3 Elektronik-Eigenschaft
| Vertikale Frequenz | 60Hz |
|---|---|
| Reverse Scan | No |
| Gesamtstromverbrauch | 4.1W (Typ.) |
LP140WH1-TLC3 Hintergrundbeleuchtung
| Lampenposition | Edge light type (Top side) |
|---|---|
| Lampentyp | WLED |
| Lebensdauer der Lampe | 12K(Min.) (Hours) |
| Oberflächentyp | Included in panel signal interface |
| Lampentreiberplatine | 2.8/3.0W (Typ./Max.) |
LP140WH1-TLC3 Signalschnittstelle
| Signalkategorie | LVDS |
|---|---|
| Signalklasse | LVDS (1 ch, 6-bit) |
| Eingangsspannung für Panel | 3.3V (Typ.) |
| Eingangsstrom für Panel | 400/470mA (Typ./Max.) |
| Panel-Stromverbrauch | 1.3/1.5W (Typ./Max.) |
| Oberflächentyp | Connector |
| Signalschnittstelle | I-PEX - 20455-040E-02, Pitch:0.5 mm, Pin:40 pins |
