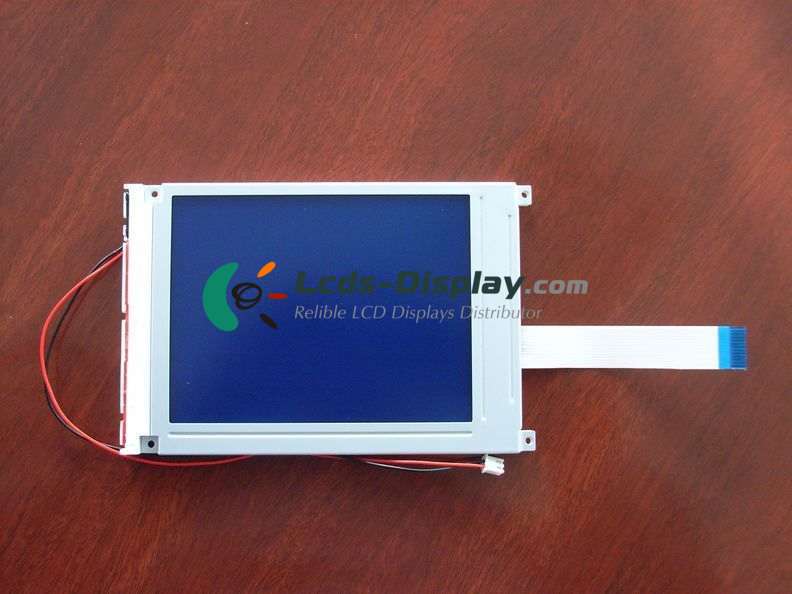

LM32019T
LM32019T Grundinformation
| Panel-Modell | LM32019T |
|---|---|
| Schaltschrankmarke | SHARP |
| Beschreibung | STN-LCD ,5.7 inch, 320×240 |
| Bedienfeldtyp | STN-LCD |
| LM32019T Preis | Fordern Sie Preis & Vorlaufzeit |
| Betriebstemperatur | 0 ~ 45 °C |
| Lagertemperatur | -25 ~ 60 °C |
| Bemerkungen | Bace color: Dark Bule |
LM32019T Mechanische Eigenschaften
| Punktauflösung | 320×240 (QVGA) |
|---|---|
| Pixelkonfiguration | Rectangle |
| Pixeldichte | 70 PPI |
| Seitenverhältnis | 4:3 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.36×0.36 mm (H×V) |
| Pixelabstand | 0.36×0.36 mm (H×V) |
| Gewicht | 160g (Typ.) |
| Aktiver Bereich | 115.17×86.37 mm (H×V) |
| Blendenbereich | 121.0×91.6 mm (H×V) |
| Umrissbemaßung | 166×109 mm (H×V) |
| Gliederungstiefe | 7.5 (Max.) mm |
| Löcher & Klammern | Face mounting holes (3-Φ3.0, 1-Φ2.8) |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
LM32019T Optische Eigenschaften
| Anzeigemodus | STN, Blue mode (Negative), Transmissive |
|---|---|
| Helligkeit | 100 cd/m² (Typ.) |
| Kontrastverhältnis | 6 : 1 (Typ.) (Transmissive) |
| Anzeigefarbe | Monochrome () |
| Reaktionszeit | 190/210 (Typ.)(Tr/Td) |
| Blickwinkel | 40/40/25/40 (Typ.)(CR≥2) (L/R/U/D) |
| Weiße Variation | 1.30/1.50 (Typ./Max.)(5 points) |
| Sonnenlicht lesbar | N |
LM32019T Elektronik-Eigenschaft
| Reverse Scan | No |
|---|
LM32019T Hintergrundbeleuchtung
| Lampenposition | Edge light type (Top side) |
|---|---|
| Lampentyp | CCFL |
| Lampenmenge | 1 pcs |
| Lampenform | Straight |
| Lebensdauer der Lampe | 15K(Min.) (Hours) |
| Lampenspannung | 280±28V |
| Lampenstrom | 4.0±1mA |
| Betriebsfrequenz der Lampe | 20/60KHz (Min./Max.) |
| Lampenstartspannung | 650V (Max.)(Ta=+25℃) |
| Lampen Stromverbrauch | 1.40W (Typ.) |
| Oberflächentyp | Connector |
| Lampentreiberplatine | No |
LM32019T Signalschnittstelle
| Signalkategorie | Parallel Data |
|---|---|
| Signalklasse | Parallel Data (4-bit) |
| Eingangsspannung für Panel | 5.0V (Typ.) |
| Eingangsstrom für Panel | 1.2/1.8mA (Typ./Max.) |
| Panel-Stromverbrauch | 82/123mW (Typ./Max.) |
| Oberflächentyp | FPC |
