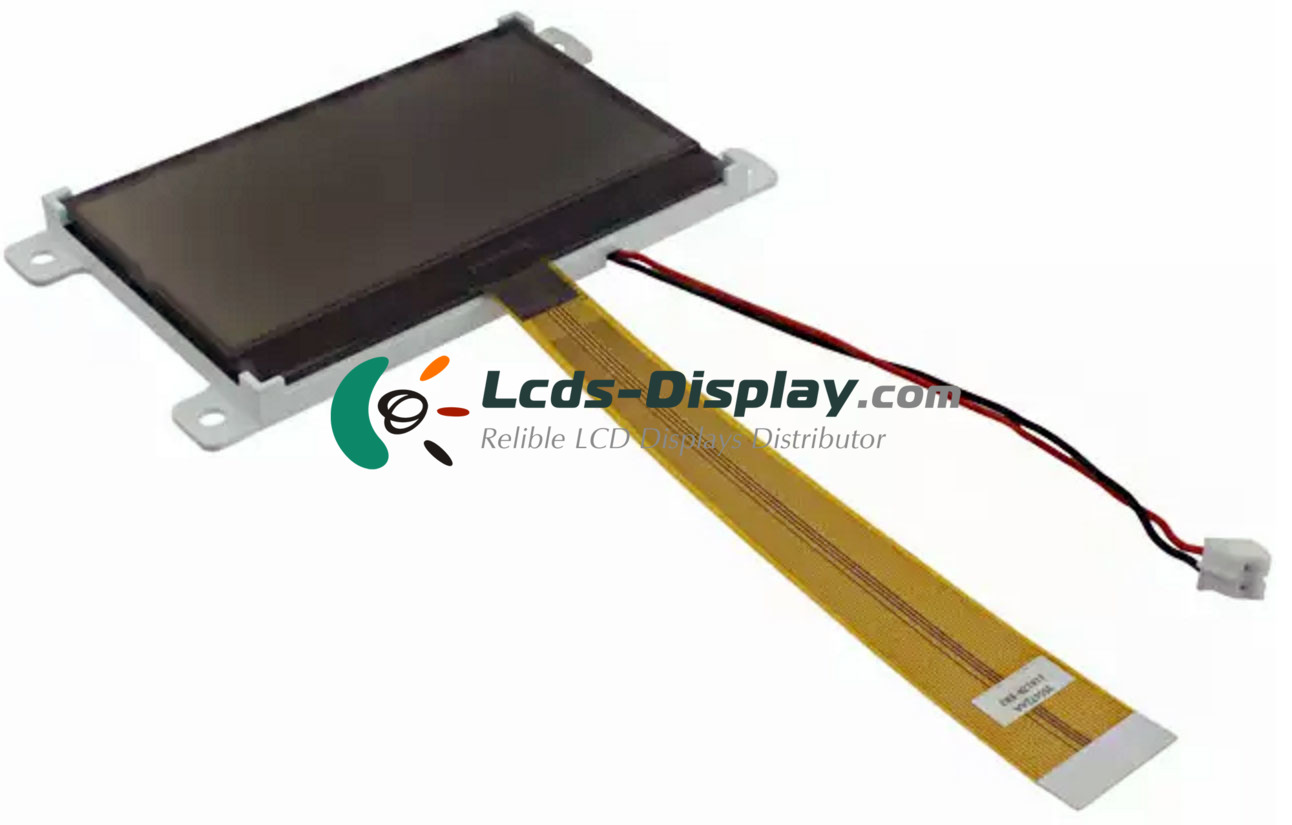

F-55472GNFJ-SLW-AAN
F-55472GNFJ-SLW-AAN Grundinformation
| Panel-Modell | F-55472GNFJ-SLW-AAN |
|---|---|
| Schaltschrankmarke | Kyocera |
| Beschreibung | STN-LCD ,2.8 inch, 128×64 |
| Bedienfeldtyp | STN-LCD |
| F-55472GNFJ-SLW-AAN Preis | Fordern Sie Preis & Vorlaufzeit |
| Betriebstemperatur | -20 ~ 70 °C |
| Lagertemperatur | -30 ~ 80 °C |
F-55472GNFJ-SLW-AAN Mechanische Eigenschaften
| Punktauflösung | 128×64 |
|---|---|
| Pixelkonfiguration | Rectangle |
| Pixeldichte | 50 PPI |
| Seitenverhältnis | 2:1 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.499×0.499 mm (H×V) |
| Pixelabstand | 0.499×0.499 mm (H×V) |
| Gewicht | 37.5g (Max.) |
| Aktiver Bereich | 63.857×31.921 mm (H×V) |
| Blendenbereich | 69.0×36.5 mm (H×V) |
| Umrissbemaßung | 89.7×49.8 mm (H×V) |
| Gliederungstiefe | 6.0 (Max.) mm |
| Löcher & Klammern | Face mounting holes (4-Φ3.2) on left, right slugs |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
F-55472GNFJ-SLW-AAN Optische Eigenschaften
| Anzeigemodus | STN, Black/White mode, Transflective |
|---|---|
| Helligkeit | 60 cd/m² (Typ.) |
| Kontrastverhältnis | 5 : 1 (Typ.) (Transmissive) |
| Anzeigefarbe | Monochrome () |
| Reaktionszeit | 190/95 (Typ.)(Tr/Td) |
| Blickrichtung | 6 o'clock |
| Sonnenlicht lesbar | Y |
F-55472GNFJ-SLW-AAN Elektronik-Eigenschaft
| Fahrweise | Duty: 1/65 , Bias: 1/9 |
|---|
F-55472GNFJ-SLW-AAN Hintergrundbeleuchtung
| Lampenposition | Edge light type |
|---|---|
| Lampentyp | WLED |
| Lampenmenge | 1S4P |
| Lampenform | Parallel |
| Lampenspannung | 3.5/4.0V (Typ./Max.) |
| Lampenstrom | 60mA (Typ.) |
| Oberflächentyp | Connector |
| Lampentreiberplatine | No |
F-55472GNFJ-SLW-AAN Signalschnittstelle
| Signalkategorie | CPU |
|---|---|
| Signalklasse | 8-bit 6080/8080 parallel |
| Eingangsspannung für Panel | 3.0V (Typ.) |
| Eingangsstrom für Panel | 1.1/1.6mA (Typ./Max.) |
| Oberflächentyp | FPC |
