Spezifikation

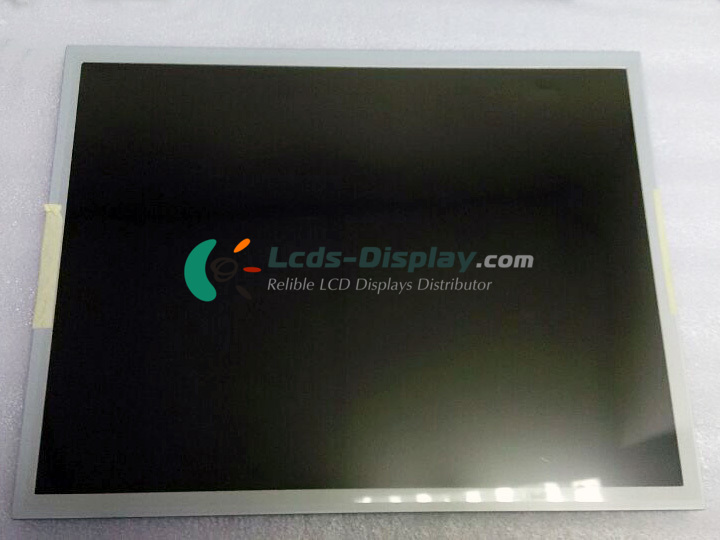

DLC1500AMG-1
DLC1500AMG-1 Grundinformation
| Panel-Modell | DLC1500AMG-1 |
|---|---|
| Schaltschrankmarke | DLC |
| Beschreibung | a-Si TFT-LCD ,15.0 inch, 1024×768 |
| Bedienfeldtyp | a-Si TFT-LCD |
| DLC1500AMG-1 Preis | Fordern Sie Preis & Vorlaufzeit |
| Betriebstemperatur | -20 ~ 70 °C |
| Lagertemperatur | -30 ~ 80 °C |
DLC1500AMG-1 Mechanische Eigenschaften
| Punktauflösung | 1024(RGB)×768 (XGA) |
|---|---|
| Pixelkonfiguration | RGB Vertical Stripe |
| Pixeldichte | 85 PPI |
| Seitenverhältnis | 4:3 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.099×0.297 mm (H×V) |
| Pixelabstand | 0.297×0.297 mm (H×V) |
| Aktiver Bereich | 304.13×228.1 mm (H×V) |
| Blendenbereich | 307.3×232.3 mm (H×V) |
| Umrissbemaßung | 326.5×253.5 mm (H×V) |
| Gliederungstiefe | 11.8 (Typ.) mm |
| Löcher & Klammern | Side mounting holes (4-M3) on left, right bezel |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
DLC1500AMG-1 Optische Eigenschaften
| Anzeigemodus | TN, Normally White, Transmissive |
|---|---|
| Helligkeit | 400 cd/m² (Typ.) |
| Kontrastverhältnis | 600 : 1 (Typ.) (Transmissive) |
| Anzeigefarbe | 16.7M (8-bit) |
| Farbraum | 60% NTSC (CIE1931) |
| Reaktionszeit | 8 (Typ.)(Tr+Td) |
| Blickwinkel | 80/80/80/80 (Typ.)(CR≥10) (L/R/U/D) |
| Weiße Farbe Chromatizität | Wx:0.313; Wy:0.329 |
| Weiße Variation | 1.25 (Typ.)(9 points) |
| Sonnenlicht lesbar | N |
DLC1500AMG-1 Elektronik-Eigenschaft
| Vertikale Frequenz | 60Hz |
|---|---|
| Reverse Scan | Yes (180°) |
DLC1500AMG-1 Hintergrundbeleuchtung
| Lampenposition | Edge light type (Bottom side) |
|---|---|
| Lampentyp | WLED |
| Lebensdauer der Lampe | 50K(Min.) (Hours) |
| Lampe austauschbar | Replaceable |
| Lampenspannung | 17.5/23.1V (Min./Max.) |
| Lampenstrom | 80mA (Typ.) |
| Oberflächentyp | Connector |
| Lampentreiberplatine | 12.0V (Typ.) |
DLC1500AMG-1 Signalschnittstelle
| Signalkategorie | LVDS |
|---|---|
| Signalklasse | LVDS (1 ch, 6/8-bit) |
| Eingangsspannung für Panel | 3.3V (Typ.) |
| Eingangsstrom für Panel | 700/840mA (Typ./Max.) |
| Panel-Stromverbrauch | 2.31/2.77W (Typ./Max.) |
| Oberflächentyp | Connector |
| Signalschnittstelle | P-TWO - 185083-20121, Pitch:1.25 mm, Pin:20 pins |
