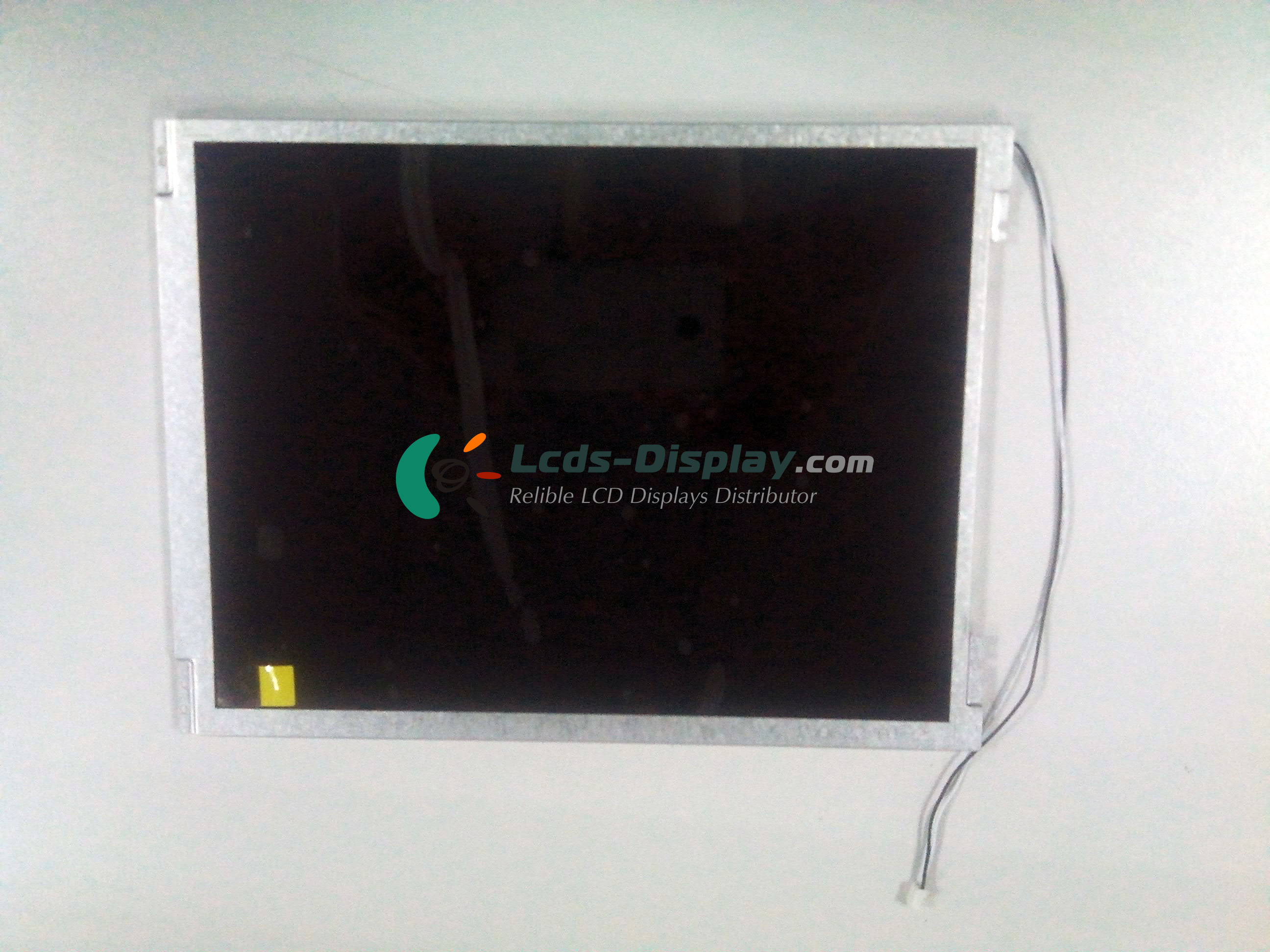

DLC1040ABG-3
DLC1040ABG-3 Grundinformation
| Panel-Modell | DLC1040ABG-3 |
|---|---|
| Schaltschrankmarke | DLC |
| Beschreibung | a-Si TFT-LCD ,10.4 inch, 800×600 |
| Bedienfeldtyp | a-Si TFT-LCD |
| DLC1040ABG-3 Preis | Fordern Sie Preis & Vorlaufzeit |
| Betriebstemperatur | -20 ~ 70 °C |
| Lagertemperatur | -30 ~ 80 °C |
DLC1040ABG-3 Mechanische Eigenschaften
| Punktauflösung | 800(RGB)×600 (SVGA) |
|---|---|
| Pixelkonfiguration | RGB Vertical Stripe |
| Pixeldichte | 96 PPI |
| Seitenverhältnis | 4:3 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.088×0.264 mm (H×V) |
| Pixelabstand | 0.264×0.264 mm (H×V) |
| Aktiver Bereich | 211.2×158.4 mm (H×V) |
| Blendenbereich | 215.6×162.0 mm (H×V) |
| Umrissbemaßung | 236×176.9 mm (H×V) |
| Gliederungstiefe | 5.60±0.30 mm |
| Löcher & Klammern | Face mounting holes (4-Φ2.5, 2-R1.25) on left, right bezel |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
DLC1040ABG-3 Optische Eigenschaften
| Anzeigemodus | TN, Normally White, Transmissive |
|---|---|
| Helligkeit | 1000 cd/m² (Typ.) |
| Kontrastverhältnis | 800 : 1 (Typ.) (Transmissive) |
| Anzeigefarbe | 262K (6-bit) |
| Farbraum | 53% NTSC (CIE1931) |
| Reaktionszeit | 30 (Typ.)(Tr+Td) |
| Blickwinkel | 70/70/60/70 (Typ.)(CR≥10) (L/R/U/D) |
| Blickrichtung | 12 o'clock |
| Weiße Farbe Chromatizität | Wx:0.299; Wy:0.339 |
| Weiße Variation | 1.25/1.43 (Typ./Max.)(9 points) |
| Sonnenlicht lesbar | Y |
DLC1040ABG-3 Elektronik-Eigenschaft
| Vertikale Frequenz | 60Hz |
|---|---|
| Reverse Scan | No |
DLC1040ABG-3 Hintergrundbeleuchtung
| Lampenposition | Edge light type (Top side) |
|---|---|
| Lampentyp | WLED |
| Lampenform | Array |
| Lebensdauer der Lampe | 25K(Typ.) (Hours) |
| Lampenspannung | 27/29V (Min./Max.) |
| Lampenstrom | 120mA (Typ.) |
| Lampen Stromverbrauch | 2.5W (Typ.) |
| Oberflächentyp | Connector |
| Lampentreiberplatine | No |
DLC1040ABG-3 Signalschnittstelle
| Signalkategorie | LVDS |
|---|---|
| Signalklasse | LVDS (1 ch, 6-bit) |
| Eingangsspannung für Panel | 3.3V (Typ.) |
| Eingangsstrom für Panel | 480mA (Max.) |
| Oberflächentyp | Connector |
| Signalschnittstelle | HRS - DF19K-20P-1H, Pitch:1.0 mm, Pin:20 pins |
