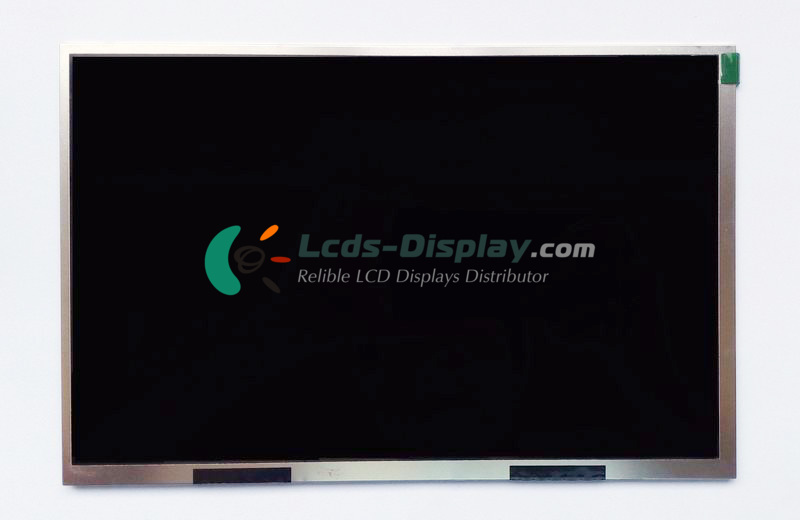

DLC1010GIG
DLC1010GIG Grundinformation
| Panel-Modell | DLC1010GIG |
|---|---|
| Schaltschrankmarke | DLC |
| Beschreibung | a-Si TFT-LCD ,10.1 inch, 1280×800 |
| Bedienfeldtyp | a-Si TFT-LCD |
| DLC1010GIG Preis | Fordern Sie Preis & Vorlaufzeit |
| Betriebstemperatur | -20 ~ 70 °C |
| Lagertemperatur | -30 ~ 80 °C |
DLC1010GIG Mechanische Eigenschaften
| Punktauflösung | 1280(RGB)×800 (WXGA) |
|---|---|
| Pixelkonfiguration | RGB Vertical Stripe |
| Pixeldichte | 149 PPI |
| Seitenverhältnis | 16:10 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.0565×0.1695 mm (H×V) |
| Pixelabstand | 0.1695×0.1695 mm (H×V) |
| Gewicht | TBD |
| Oberfläche | Hard coating |
| Aktiver Bereich | 216.96×135.6 mm (H×V) |
| Umrissbemaßung | 229.46×149.1 mm (H×V) |
| Gliederungstiefe | 4.8/7.16 (Typ./Max.) mm |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
DLC1010GIG Optische Eigenschaften
| Anzeigemodus | IPS, Normally Black, Transmissive |
|---|---|
| Helligkeit | 500 cd/m² (Typ.) |
| Kontrastverhältnis | 800 : 1 (Typ.) (Transmissive) |
| Anzeigefarbe | 16.7M (8-bit) |
| Farbraum | 50% NTSC (CIE1931) |
| Reaktionszeit | 10/15 (Typ.)(Tr/Td) |
| Blickwinkel | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Blickrichtung | Symmetry |
| Weiße Farbe Chromatizität | Wx:0.310; Wy:0.330 |
| Weiße Variation | 1.25/1.33 (Typ./Max.)(9 points) |
| Sonnenlicht lesbar | N |
DLC1010GIG Elektronik-Eigenschaft
| Vertikale Frequenz | 60Hz |
|---|---|
| Reverse Scan | No |
DLC1010GIG Hintergrundbeleuchtung
| Lampenposition | Edge light type |
|---|---|
| Lampentyp | WLED |
| Lebensdauer der Lampe | 50K(Min.) (Hours) |
| Lampenspannung | 16.8/19.5/21.0V (Min./Typ./Max.) |
| Lampenstrom | 240±40mA |
| Lampen Stromverbrauch | 4.68W (Typ.) |
| Oberflächentyp | Included in panel signal interface |
| Lampentreiberplatine | No |
DLC1010GIG Signalschnittstelle
| Signalkategorie | LVDS |
|---|---|
| Signalklasse | LVDS (1 ch, 8-bit) |
| Eingangsspannung für Panel | 2.5/8.2/22.0/-7.0V (Typ.)(VDD/AVDD/VGH/VGL) |
| Eingangsstrom für Panel | 95/45/0.71/0.71mA (Typ.)(IDD/AIDD/IGH/IGL) |
| Panel-Stromverbrauch | 0.7W (Typ.) |
| Oberflächentyp | Connector |
| Signalschnittstelle | HRS - FH33-40S-0.5SH(10), Pitch:0.5 mm, Pin:40 pins |
