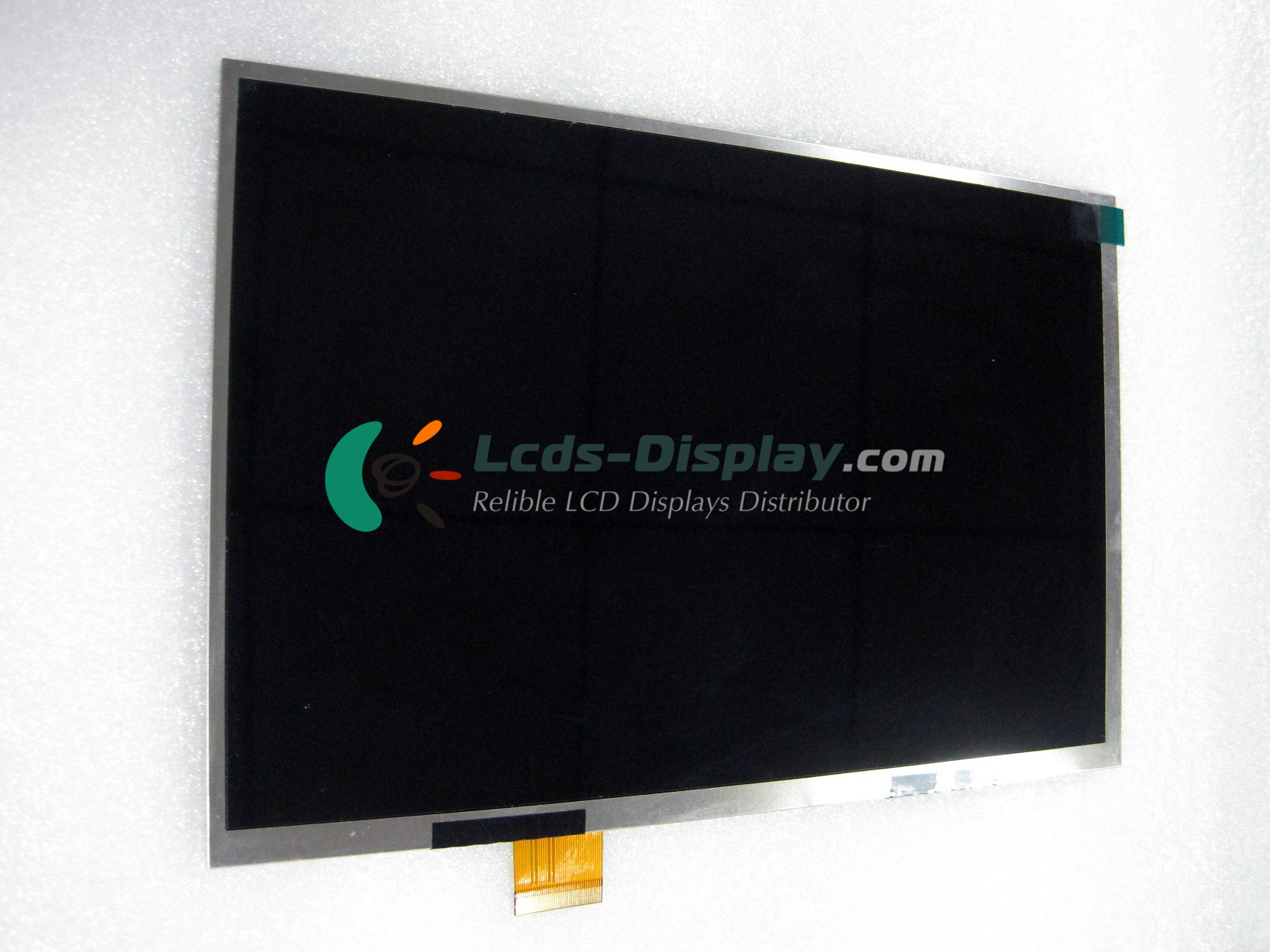

DLC1010CIG-6
DLC1010CIG-6 Grundinformation
| Panel-Modell | DLC1010CIG-6 |
|---|---|
| Schaltschrankmarke | DLC |
| Beschreibung | a-Si TFT-LCD ,10.1 inch, 1280×800 |
| Bedienfeldtyp | a-Si TFT-LCD |
| DLC1010CIG-6 Preis | Fordern Sie Preis & Vorlaufzeit |
| Betriebstemperatur | -10 ~ 50 °C |
| Lagertemperatur | -20 ~ 60 °C |
DLC1010CIG-6 Mechanische Eigenschaften
| Punktauflösung | 1280(RGB)×800 (WXGA) |
|---|---|
| Pixelkonfiguration | RGB Vertical Stripe |
| Pixeldichte | 149 PPI |
| Seitenverhältnis | 16:10 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.0565×0.1695 mm (H×V) |
| Pixelabstand | 0.1695×0.1695 mm (H×V) |
| Aktiver Bereich | 216.96×135.6 mm (H×V) |
| Umrissbemaßung | 229.46×148.98 mm (H×V) |
| Gliederungstiefe | 2.5/4.31 (Typ./Max.) mm |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
DLC1010CIG-6 Optische Eigenschaften
| Anzeigemodus | IPS, Normally Black, Transmissive |
|---|---|
| Helligkeit | 450 cd/m² (Typ.) |
| Kontrastverhältnis | 800 : 1 (Typ.) (Transmissive) |
| Anzeigefarbe | 16.7M (8-bit) |
| Reaktionszeit | 10/15 (Typ.)(Tr/Td) |
| Blickwinkel | 85/85/85/85 (Typ.)(CR≥10) (L/R/U/D) |
| Blickrichtung | Symmetry |
| Weiße Farbe Chromatizität | Wx:0.290; Wy:0.340 |
| Weiße Variation | 1.33 (Max.)(9 points) |
| Sonnenlicht lesbar | N |
DLC1010CIG-6 Elektronik-Eigenschaft
| Vertikale Frequenz | 60Hz |
|---|---|
| Reverse Scan | No |
| Treiber-IC | Suggest ST5821CA*3 + ST5084CA*1 |
DLC1010CIG-6 Hintergrundbeleuchtung
| Lampenposition | Edge light type |
|---|---|
| Lampentyp | WLED |
| Lampenmenge | 3S14P |
| Lampenform | Array |
| Lebensdauer der Lampe | 50K(Typ.) (Hours) |
| Lampenspannung | 8.4/9.6V (Min./Max.) |
| Lampenstrom | 280mA (Typ.) |
| Oberflächentyp | Included in panel signal interface |
| Lampentreiberplatine | No |
DLC1010CIG-6 Signalschnittstelle
| Signalkategorie | LVDS |
|---|---|
| Signalklasse | LVDS (1 ch, 8-bit) |
| Eingangsspannung für Panel | 3.3V (Typ.) |
| Oberflächentyp | FPC |
