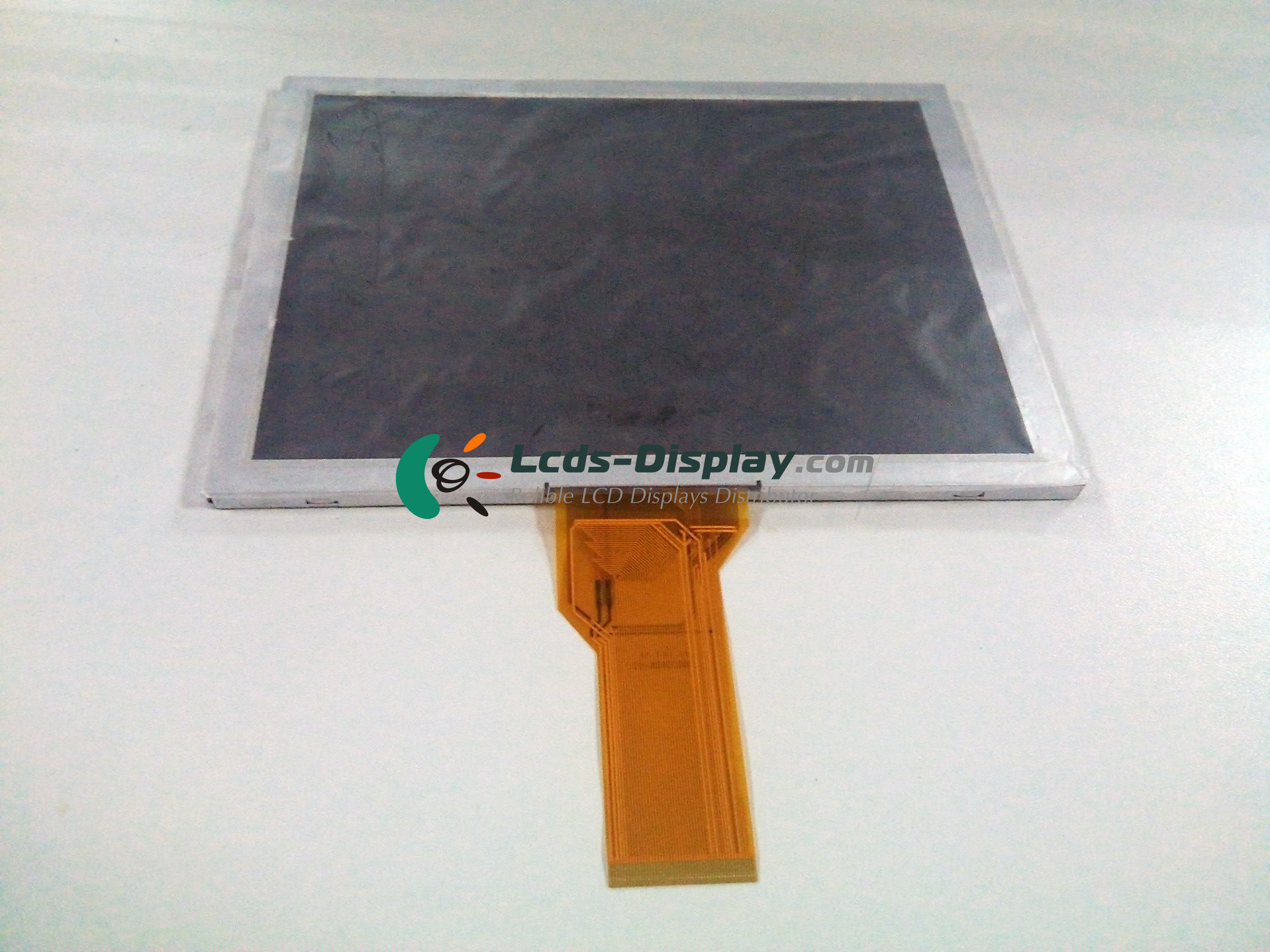

DLC0800BIG-4
DLC0800BIG-4 Grundinformation
| Panel-Modell | DLC0800BIG-4 |
|---|---|
| Schaltschrankmarke | DLC |
| Beschreibung | a-Si TFT-LCD ,8.0 inch, 800×600 |
| Bedienfeldtyp | a-Si TFT-LCD |
| DLC0800BIG-4 Preis | Fordern Sie Preis & Vorlaufzeit |
| Betriebstemperatur | -20 ~ 70 °C |
| Lagertemperatur | -30 ~ 80 °C |
DLC0800BIG-4 Mechanische Eigenschaften
| Punktauflösung | 800(RGB)×600 (SVGA) |
|---|---|
| Pixelkonfiguration | RGB Vertical Stripe |
| Pixeldichte | 125 PPI |
| Seitenverhältnis | 4:3 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.0675×0.2025 mm (H×V) |
| Pixelabstand | 0.2025×0.2025 mm (H×V) |
| Aktiver Bereich | 162×121.5 mm (H×V) |
| Blendenbereich | 164.8×124.3 mm (H×V) |
| Umrissbemaßung | 183×141 mm (H×V) |
| Gliederungstiefe | 5.6±0.3 mm |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
DLC0800BIG-4 Optische Eigenschaften
| Anzeigemodus | TN, Normally White, Transmissive |
|---|---|
| Helligkeit | 250 cd/m² (Typ.) |
| Kontrastverhältnis | 500 : 1 (Typ.) (Transmissive) |
| Anzeigefarbe | 262K/16.7M (6-bit / 6-bit + Dithering) |
| Farbraum | 50% NTSC (CIE1931) |
| Reaktionszeit | 10/15 (Typ.)(Tr/Td) |
| Blickwinkel | 70/70/50/70 (Typ.)(CR≥10) (L/R/U/D) |
| Blickrichtung | 12 o'clock |
| Weiße Farbe Chromatizität | Wx:0.310; Wy:0.330 |
| Weiße Variation | 1.33/1.43 (Typ./Max.)(9 points) |
| Sonnenlicht lesbar | N |
DLC0800BIG-4 Elektronik-Eigenschaft
| Vertikale Frequenz | 60Hz |
|---|---|
| Reverse Scan | Yes (U/D, L/R) |
| Zeitsteuerung (T-CON) | Embedded T-CON |
DLC0800BIG-4 Hintergrundbeleuchtung
| Lampenposition | Edge light type |
|---|---|
| Lampentyp | WLED |
| Lampenmenge | 3S9P |
| Lampenform | Array |
| Lebensdauer der Lampe | 20K(Min.) (Hours) |
| Lampenspannung | 9.9±0.6V |
| Lampenstrom | 180±18mA (Typ.) |
| Oberflächentyp | Included in panel signal interface |
| Lampentreiberplatine | No |
DLC0800BIG-4 Signalschnittstelle
| Signalkategorie | TTL |
|---|---|
| Signalklasse | Parallel RGB (1 ch, 6/8-bit) |
| Eingangsspannung für Panel | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| Eingangsstrom für Panel | 5.5/32.0/0.2/0.2mA (Typ.)(ICC/AIDD/IGH/IGL) |
| Oberflächentyp | FPC |
