Überblick
Spezifikation

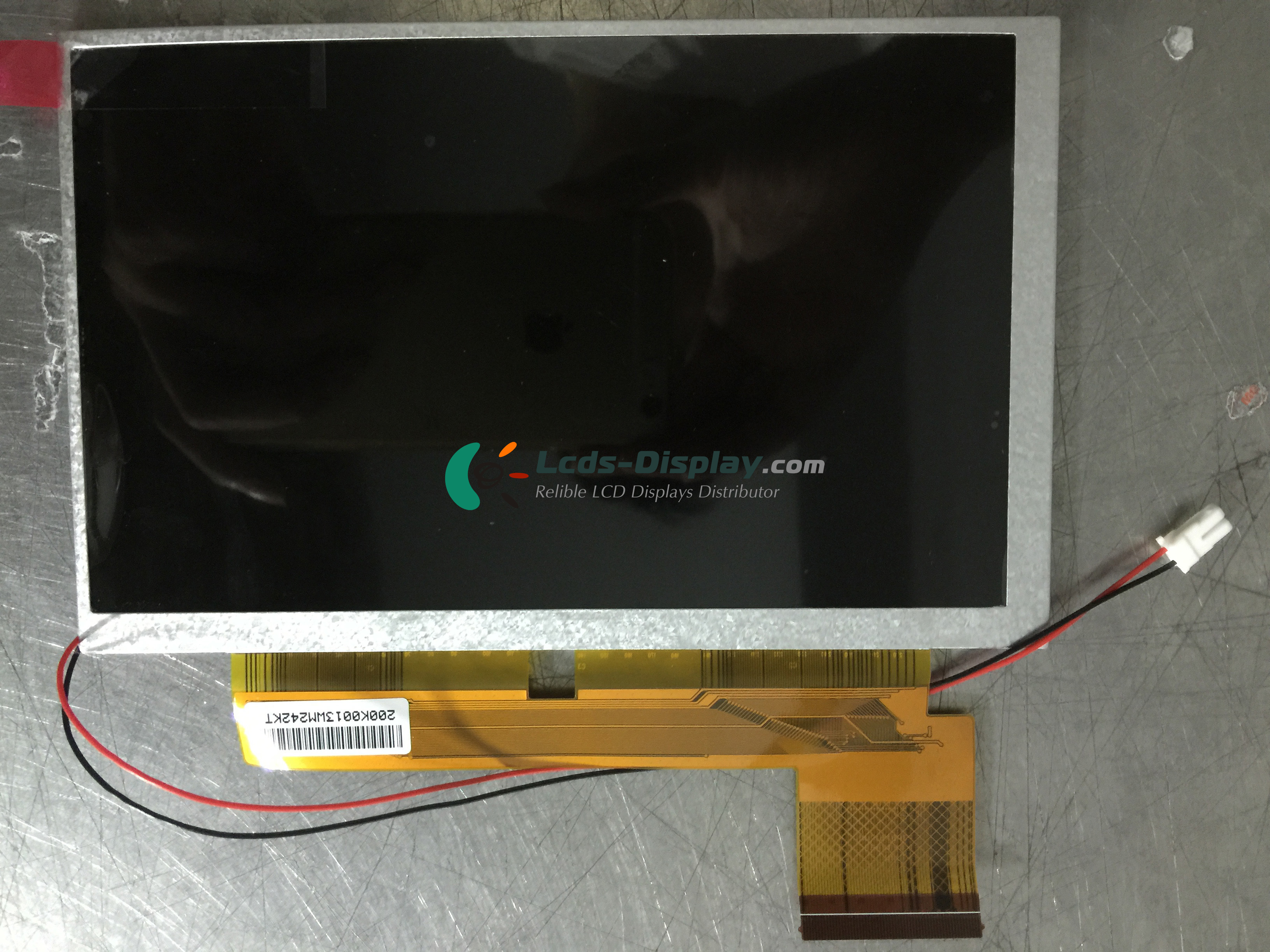

CLAA070LH01AW
CLAA070LH01AW Grundinformation
| Panel-Modell | CLAA070LH01AW |
|---|---|
| Schaltschrankmarke | CPT |
| Beschreibung | a-Si TFT-LCD ,7.0 inch, 800×480 |
| Bedienfeldtyp | a-Si TFT-LCD |
| CLAA070LH01AW Preis | Fordern Sie Preis & Vorlaufzeit |
| Betriebstemperatur | -30 ~ 85 °C |
| Lagertemperatur | -40 ~ 90 °C |
CLAA070LH01AW Mechanische Eigenschaften
| Punktauflösung | 800(RGB)×480 (WVGA) |
|---|---|
| Pixelkonfiguration | RGB Vertical Stripe |
| Pixeldichte | 133 PPI |
| Seitenverhältnis | 15:9 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.0635×0.1905 mm (H×V) |
| Pixelabstand | 0.1905×0.1905 mm (H×V) |
| Gewicht | 171g (Typ.) |
| Oberfläche | Antiglare, Reflection 4.0% (Typ.) |
| Aktiver Bereich | 152.4×91.44 mm (H×V) |
| Blendenbereich | 154.41×93.44 mm (H×V) |
| Umrissbemaßung | 165×104 mm (H×V) |
| Gliederungstiefe | 6.8/7.55 (Typ./Max.) mm |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
CLAA070LH01AW Optische Eigenschaften
| Anzeigemodus | TN, Normally White, Transmissive |
|---|---|
| Helligkeit | 600 cd/m² (Typ.) |
| Kontrastverhältnis | 800 : 1 (Typ.) (Transmissive) |
| Anzeigefarbe | 262K (6-bit) |
| Farbraum | 50% NTSC (CIE1931) |
| Reaktionszeit | 40 (Max.)(Tr+Td) |
| Blickwinkel | 55/55/60/30 (Min.)(CR≥10) (L/R/U/D) |
| Blickrichtung | 12 o'clock |
| Weiße Farbe Chromatizität | Wx:0.318; Wy:0.318 |
| Weiße Variation | 1.25 (Max.)(9 points) |
| Sonnenlicht lesbar | N |
CLAA070LH01AW Elektronik-Eigenschaft
| Vertikale Frequenz | 60Hz |
|---|---|
| Reverse Scan | Yes (U/D, L/R) |
| Gesamtstromverbrauch | 3.07W (Typ.) |
| Zeitsteuerung (T-CON) | Need external T-CON |
CLAA070LH01AW Hintergrundbeleuchtung
| Lampenposition | Edge light type |
|---|---|
| Lampentyp | WLED |
| Lampenmenge | 7S2P |
| Lampenform | 2 strings |
| Lebensdauer der Lampe | 30K(Typ.) (Hours) |
| Lampenspannung | 18.06/20.3/23.38V (Min./Typ./Max.) |
| Lampenstrom | 120mA (Typ.) |
| Lampen Stromverbrauch | 2.44W (Typ.) |
| Oberflächentyp | FPC |
| Lampentreiberplatine | No |
CLAA070LH01AW Signalschnittstelle
| Signalkategorie | TTL |
|---|---|
| Signalklasse | TTL (1 ch, 6-bit) |
| Eingangsspannung für Panel | 3.3/13.0/18.0/-6.0V (Typ.)(DVDD/AVDD/VGH/VGL) |
| Eingangsstrom für Panel | 15.0/35.0/0.5/0.5mA (Typ.)(DIDD/AIDD/IGH/IGL) |
| Panel-Stromverbrauch | 516.5/675mW (Typ./Max.) |
| Spannung für Anzeigesignale | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD |
| Oberflächentyp | FPC |
