Überblick
Spezifikation

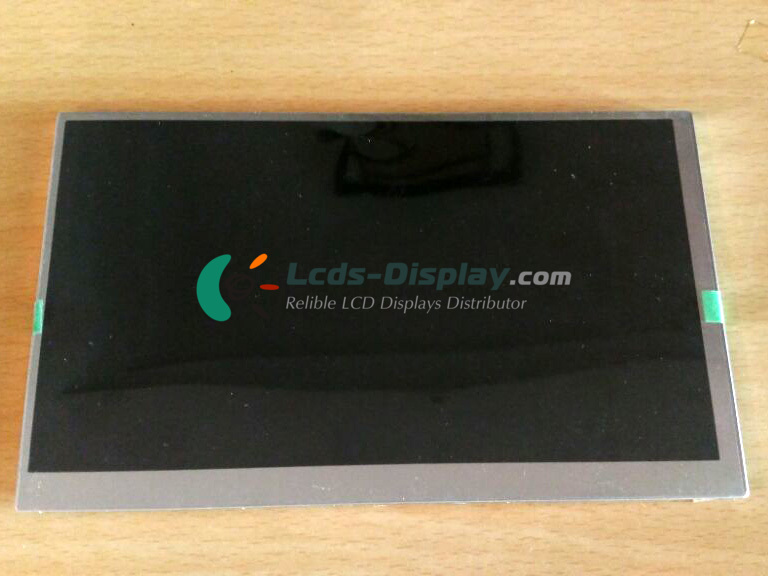

CLAA070LF06CW
CLAA070LF06CW Grundinformation
| Panel-Modell | CLAA070LF06CW |
|---|---|
| Schaltschrankmarke | CPT |
| Beschreibung | a-Si TFT-LCD ,7.0 inch, 800×480 |
| Bedienfeldtyp | a-Si TFT-LCD |
| CLAA070LF06CW Preis | Fordern Sie Preis & Vorlaufzeit |
| Betriebstemperatur | -20 ~ 70 °C |
| Lagertemperatur | -30 ~ 80 °C |
| Vibrations-Resistenz | 2.9G (28.4 m/s²) |
CLAA070LF06CW Mechanische Eigenschaften
| Punktauflösung | 800(RGB)×480 (WVGA) |
|---|---|
| Pixelkonfiguration | RGB Vertical Stripe |
| Pixeldichte | 134 PPI |
| Seitenverhältnis | 16:9 (H:V) |
| Formfaktor | Flat Rectangle Display |
| Punktabstand | 0.0642×0.1790 mm (H×V) |
| Pixelabstand | 0.1926×0.1790 mm (H×V) |
| Gewicht | TBD |
| Oberfläche | Antiglare |
| Aktiver Bereich | 154.08×85.92 mm (H×V) |
| Blendenbereich | 157.28×89.92 mm (H×V) |
| Umrissbemaßung | 164.9×100 mm (H×V) |
| Gliederungstiefe | 4.32 (Typ.) mm |
| Löcher & Klammern | Without |
| Landschaft oder Portrait | Landscape type |
| Touch-Panel | Without |
CLAA070LF06CW Optische Eigenschaften
| Anzeigemodus | TN, Normally White, Transmissive |
|---|---|
| Helligkeit | 500 cd/m² (Typ.) |
| Kontrastverhältnis | 400 : 1 (Typ.) (Transmissive) |
| Anzeigefarbe | 16.2M (6-bit + FRC) |
| Farbraum | 50% NTSC (CIE1931) |
| Reaktionszeit | 25 (Typ.)(Tr+Td) |
| Blickwinkel | 70/70/50/70 (Typ.)(CR≥10) (L/R/U/D) |
| Blickrichtung | 6 o'clock |
| Weiße Farbe Chromatizität | Wx:0.313; Wy:0.329 |
| Weiße Variation | 1.25/1.43 (Typ./Max.)(9 points) |
| Sonnenlicht lesbar | N |
CLAA070LF06CW Elektronik-Eigenschaft
| Vertikale Frequenz | 60Hz |
|---|---|
| Reverse Scan | Yes (U/D, L/R) |
| Gesamtstromverbrauch | 1.46W (Typ.) |
| Zeitsteuerung (T-CON) | Embedded T-CON |
CLAA070LF06CW Hintergrundbeleuchtung
| Lampenposition | Edge light type |
|---|---|
| Lampentyp | WLED |
| Lampenmenge | 9S3P |
| Lampenform | 3 strings |
| Lebensdauer der Lampe | 30K(Min.) (Hours) |
| Lampenspannung | 25.65/29.7/31.95V |
| Lampenstrom | 60mA (Typ.) |
| Lampen Stromverbrauch | 1.78W (Typ.) |
| Oberflächentyp | Included in panel signal interface |
| Lampentreiberplatine | No |
CLAA070LF06CW Signalschnittstelle
| Signalkategorie | TTL |
|---|---|
| Signalklasse | TTL (1 ch, 8-bit) |
| Eingangsspannung für Panel | 3.3/9.6/18.0/-6 (Typ.)(DVDD/AVDD/VGH/VGL) |
| Eingangsstrom für Panel | 8.0/30./0.5/0.5mA (Typ.)(DIDD/AIDD/IGH/IGL) |
| Panel-Stromverbrauch | 327.0/458.0mW (Typ./Max.) |
| Spannung für Anzeigesignale | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD |
| Oberflächentyp | FPC |
